五、 摄像头配置与绑定

2023-04-13 11:01

1、调试前准备

和代理商确认试运行正常后,到现场前问学校要到对应的固定IP地址,做出对应的IP地址规划表。例:


教室机位IP地址
初二1班教师机172.20.12.21
初二1班学生机172.20.12.22
初二2班教师机172.20.12.23
初二2班学生机172.20.12.24


2、IP设置

a)  调试前一定要把摄像机镜头的膜撕掉,避免因没有撕掉导致摄像机画面不清晰。

b)  需要准备工具:笔记本电脑一台(内带录播调试工具),网线一条(用于调试使用,网线接到交换机的POE口),米尺一把(调试要量距离)


c)  使用配置工具进行摄像机IP修改:


3、  画面调试

a)  教师端配置

i)  输入对应的IP,连接调试


ii)  设置预置位

设置全景位可用【↑】【↓】【←】【→】【拉近】【拉远】来调整镜头位置:

全景位通过【拉远】拉大到最大的画面,输入0设置全景位

注意:课堂观察应用无需开启跟踪,如开启跟踪,请务必在摄像头的网络配置中修改推流通道号为全景画面的。例如:

此处配置的全景是通道2 。那么在配置摄像头 http://172.20.21.218/#network 的GB28181时,推流通道编号填写2。如下:




                 通过部署工具获取一下配置信息(后文有提及如何获取这部分数据),例子:

                 SIP服务器域名:xxx.gbs.com

            SIP服务器IDGBSERVER

            SIP服务器地址:xxx.seewo.com

            SIP服务器端口:5060

            IPC设备IDXXX

            注册有效期:3600



b)  学生端配置

i)  输入对应的IP,连接调试

ii)  全景镜头校准

勾选“显示”,全景机预览图像显示校验图标 ,通过云台上下左右控制,确保特写机图像中心点与全景机图像中心点重合,然后点击【Home】.

摄像头网络配置中GB28181协议配置同教师机。








4、  绑定场地与摄像头的关联关系

a. 打开部署页面,选择需要绑定的学校代码和场地(需与大板希沃管家里的学校代码和场地一致

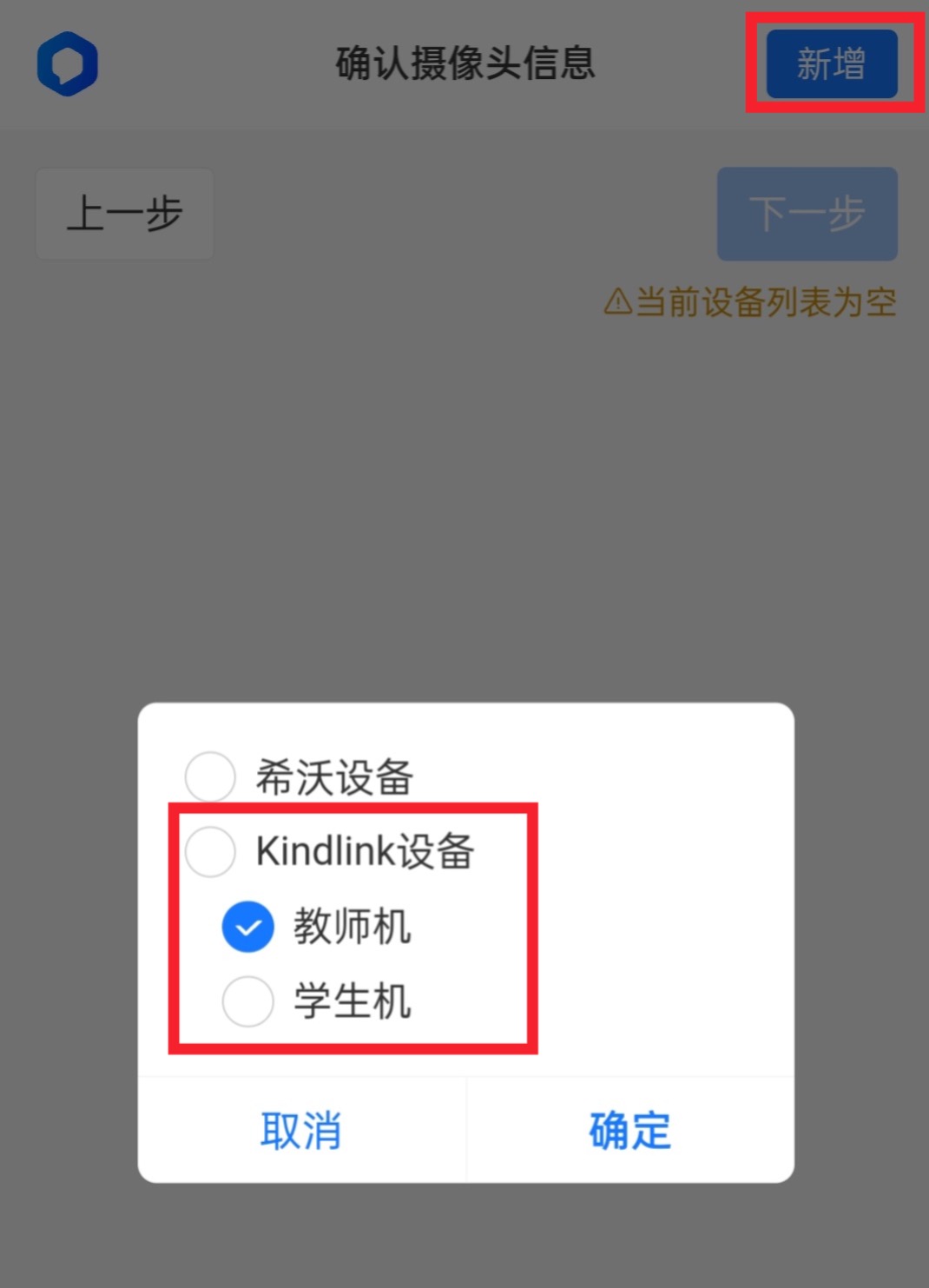

b.  点击右上角的“新增”,选择“Kindlink设备”,然后选择学生机或者教师机


c.  将生成的网络配置填入到上一步打开的摄像头配置页面中

c. 如已完成输入,并且重启摄像头,则点击刷新摄像头当前的状态,如无正确部署,则会显示摄像头正常在线,并且能看到摄像头的实时画面
