使用场景

bond：网络接口绑定（Network Interface Bonding）也称为 “端口聚合” 或 “链路聚合”。它是一种将多个物理网络接口（如网卡）组合成一个逻辑接口的技术，主要目的是：

• 提高带宽：多个物理接口的带宽叠加，提升数据传输速率。

• 冗余备份：当某个物理接口故障时，流量自动切换到其他正常接口，保障网络不中断。

• 负载均衡：在多个接口间分配网络流量，避免单个单接口过载。

在不同场景中，“bond” 的实现方式和术语可能略有差异：

• 服务器端：Linux 系统中通过 bonding 驱动实现，支持多种模式（如 round-robin 负载均衡、active-backup 主备模式等）。

• 网络设备端：类似技术称为 “链路聚合（Link Aggregation）”，如交换机上的 LACP（802.3ad 协议）就是一种标准化的链路聚合方式，与服务器的 bond 技术配合使用可实现跨设备的链路聚合。

例如，服务器的两个网卡绑定成一个 bond 接口，再与交换机的两个端口通过 LACP 聚合，可形成一个高带宽、高可靠的逻辑链路。

操作步骤

本文以交换机配置LACP（动态链路聚合）方式为例进行说明

• 静态聚合（Static Teaming）：需与交换机的 LACP 静态模式配合，支持带宽叠加和冗余。

• Switch Independent（交换机独立）：无需交换机配置，适用于连接不同交换机的场景，支持主备模式。

• LACP（动态聚合）：需交换机启用 LACP 协议（802.3ad），自动协商聚合参数。

• 组合名称：自定义名称（如 Team01）。

• 成员适配器：勾选需要加入组合的物理网卡（如 Ethernet、Ethernet 2）。

• 组合模式：根据需求选择（常用模式如下）：

1、网络设备端（一般指网管型交换机）

一般由代理商/学校运维进行配置，大概步骤如下(华为交换机举例，服务器两个网卡插交换机的10/11口，并配置vlan2204）：

1.1 创建 Eth-Trunk 接口并配置 LACP 模式

<Huawei> system-view
[Huawei] sysname Switch  //可选，设置设备名称
[Switch] interface eth-trunk 1  //创建Eth-Trunk 1接口
[Switch-Eth-Trunk1] mode lacp-dynamic  //配置为动态LACP模式

1.2 将 10/11 端口加入 Eth-Trunk

[Switch-Eth-Trunk1] quit
[Switch] interface GigabitEthernet 0/0/10  //进入10端口
[Switch-GigabitEthernet0/0/10] eth-trunk 1  //将端口加入Eth-Trunk 1
[Switch-GigabitEthernet0/0/10] quit

[Switch] interface GigabitEthernet 0/0/11  //进入11端口
[Switch-GigabitEthernet0/0/11] eth-trunk 1  //将端口加入Eth-Trunk 1
[Switch-GigabitEthernet0/0/11] quit

1.3 配置 Eth-Trunk 接口加入 VLAN 2204

[Switch] interface eth-trunk 1
[Switch-Eth-Trunk1] port link-type access  //设置为access类型
[Switch-Eth-Trunk1] port default vlan 2204  //加入VLAN 2204

1.4 保存配置

[Switch-Eth-Trunk1] quit
[Switch] save  //保存配置
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y

1.5 验证配置

[Switch] display eth-trunk 1  //查看Eth-Trunk状态
[Switch] display lacp statistics eth-trunk 1  //查看LACP统计信息
[Switch] display port vlan eth-trunk 1  //验证VLAN配置

配置完成后，10/11 端口会形成一个逻辑聚合链路，提高带宽并提供冗余备份功能，同时属于 VLAN 2204。

2、服务器端

1.1 windows server系统

在Window上也称之为NIC Teaming，用于将多个物理网卡（NIC）组合为一个逻辑接口，实现带宽叠加、冗余备份或负载均衡。以下是具体配置步骤：

前提 1：检查前提条件

1. 确保服务器安装了至少 2 块物理网卡（需连接到同一交换机或不同交换机，根据需求决定）。

2. 所有网卡需处于 启用状态（在「设备管理器」中确认无硬件故障）。

步骤 2：打开 NIC Teaming 配置界面

1. 打开 服务器管理器（默认在任务栏或通过 servermanager.exe 启动）。

2. 点击左侧菜单 本地服务器，在右侧「属性」栏中找到 NIC 组合，点击其右侧的「已禁用」。
   （或直接通过「控制面板 → 网络和 Internet → 网络连接」，右键空白处选择「新建组合」）。

步骤 3：创建网络组合（Team）

1. 在「NIC 组合」窗口中，点击右侧 任务 → 新建组合。

2. 在弹出的对话框中选择LACP；

3. 点击「确定」，系统会自动创建组合接口（如 Team01）。

步骤 4：配置组合接口的网络参数

1. 打开「网络连接」（ncpa.cpl 命令快速打开）。

2. 找到新创建的组合接口（如 Team01），右键选择 属性。

3. 双击 Internet 协议版本 4（TCP/IPv4），配置 IP 地址、子网掩码、网关等（与单网卡配置相同）。

4. 点击「确定」完成配置。

步骤 5：验证配置（前提是交换机端已完成链路聚合配置）

1. 在「NIC 组合」窗口中，确认组合状态为「已启用」，成员适配器状态为「已连接」。

2. 测试网络连通性：

• 使用 ping 命令测试与网关或其他设备的连接。

• 可断开其中一块物理网卡的网线，验证网络是否自动切换到另一块网卡（冗余功能）。

3. 查看带宽：通过「任务管理器 → 性能 → 以太网」观察组合接口的总带宽是否接近多网卡叠加值。

1.2 Linux系统（以龙蜥8.10系统举例）

在龙蜥 8.10（Anolis OS 8.10）系统中，配置双网卡 bond（网络绑定）可以通过nmcli工具（NetworkManager）或手动编辑配置文件实现。以下是具体步骤：

前提条件

1. 确认系统已安装 2 块及以上物理网卡，可通过ip link命令查看（如ens33、ens37）。并确认两个网卡处于UP模式；

2. 确保网卡未被其他配置占用，建议先清除两块网卡的 IP 配置。

方法一：手动编辑配置文件

1.创建 bond 配置文件

sudo vim /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
TYPE=Bond
BONDING_MASTER=yes
BOOTPROTO=static
IPADDR=192.168.1.100
PREFIX=24
GATEWAY=192.168.1.1
DNS1=114.114.114.114
ONBOOT=yes
BONDING_OPTS="mode=802.3ad miimon=100"  # miimon=100表示每100ms检测链路状态

2. 配置从属网卡

分别编辑两块网卡的配置文件（以 ens33 和 ens37 为例）：

# 配置ens33
sudo vim /etc/sysconfig/network-scripts/ifcfg-ens33

DEVICE=ens33
TYPE=Ethernet
BOOTPROTO=none
ONBOOT=yes
MASTER=bond0
SLAVE=yes

# 配置ens37
sudo vim /etc/sysconfig/network-scripts/ifcfg-ens37

添加以下内容
DEVICE=ens37
TYPE=Ethernet
BOOTPROTO=none
ONBOOT=yes
MASTER=bond0
SLAVE=yes

3. 重启网络服务
# 重启NetworkManager
sudo systemctl restart NetworkManager
# 或重启网络服务
sudo systemctl restart network

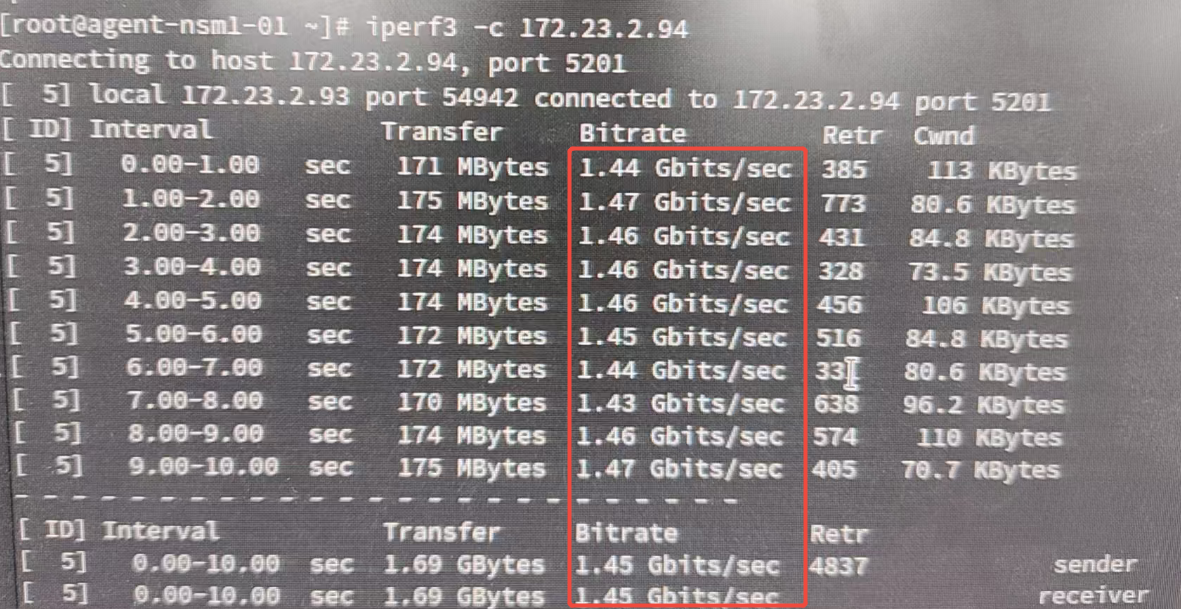

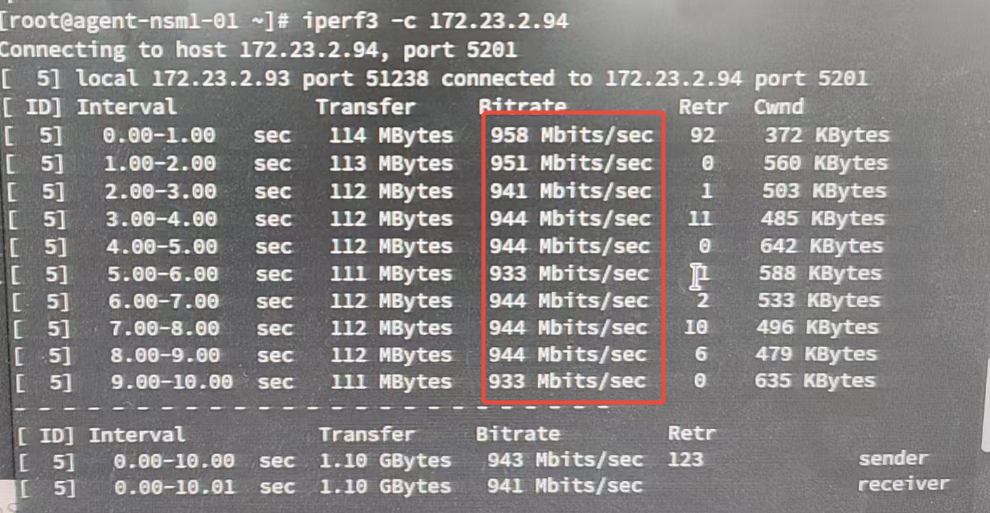

4.验证配置
查看 bond 状态：
cat /proc/net/bonding/bond0
输出应显示两块网卡为Active或Backup状态，模式与配置一致。
检查 IP 配置：
ip addr show bond0

测试冗余性（主备模式下）：
# 断开主网卡网线后测试网络连通性
ping 192.168.1.1

5.注意事项
若使用802.3ad（LACP）模式，需在交换机上对对应端口配置 LACP 聚合，否则 bond 可能无法正常工作。
龙蜥系统基于 CentOS/RHEL 8，配置方式与 RHEL 8 系列兼容。
如需删除 bond，可使用nmcli connection delete bond0及删除从属接口配置。

方法二：使用 nmcli（推荐，图形化管理工具）

1. 创建 bond 接口

# 创建名为bond0的绑定接口，模式根据需求选择
sudo nmcli connection add type bond con-name bond0 ifname bond0 mode 802.3ad

#常用模式说明：
balance-rr：轮询模式，流量在所有网卡间平均分配（需要交换机配置聚合）
active-backup：主备模式，只有主网卡工作，故障时自动切换到备用网卡
802.3ad：LACP 模式，需交换机支持 LACP 协议（动态聚合）

2.添加物理网卡到 bond

# 将ens33和ens37加入bond0（替换为实际网卡名）
sudo nmcli connection add type bond-slave con-name bond0-slave1 ifname  master bond0
sudo nmcli connection add type bond-slave con-name bond0-slave2 ifname  master bond0

3.启动 bond 接口及从属网卡

# 启动从属接口
sudo nmcli connection up bond0-slave1
sudo nmcli connection up bond0-slave2
# 启动bond接口
sudo nmcli connection up bond0

4. 配置 bond0 的 IP 地址

# 配置静态IP（替换为实际网络参数）
sudo nmcli connection modify bond0 ipv4.addresses 192.168.1.100/24
sudo nmcli connection modify bond0 ipv4.gateway 192.168.1.1
sudo nmcli connection modify bond0 ipv4.dns 114.114.114.114
sudo nmcli connection modify bond0 ipv4.method manual
# 重启bond0使配置生效
sudo nmcli connection up bond0
