00.DF02设备介绍

2022-09-22 14:27

基本参数:

型号DF02
存储空间8T*4 + 1T*1 + 3卡位扩充
CPUIntel E5
内存容量32GB

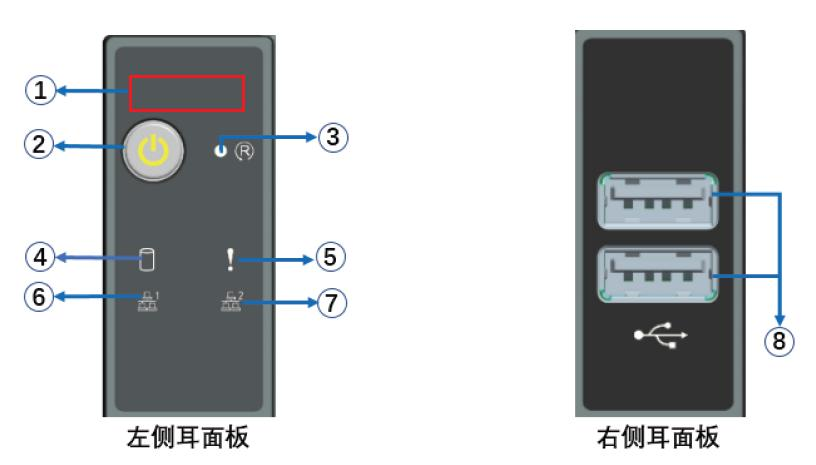

前面板:

丝印/编号

名称

描述

1

LOGO标签位

当CPU温度传感器温度过高时红灯常亮

当内存温度传感器温度过高时红灯常亮

当南桥温度传感器温度过高时红灯常亮

当电压传感器发现异常时红灯闪烁

当风扇传感器出现故障时红灯闪烁

2

复位开关

复位开关,带电源指示灯,开机绿色灯常

3

Reset

重启服务器按钮

4

硬盘指示灯

硬盘转则灯亮,停则灯灭

5

风扇异常指示灯/CPU温度异常指示灯

CPU温度异常会红灯常亮,风扇转速异常会红灯闪烁

6

网卡指示灯

网卡活动则灯闪,不活动则常亮

7

管理端口指示灯

管理端口活动则灯闪,不活动则常亮

8

USB接口

USB接口

1.电源

2.COM1接口

3.管理网口(IPMI)

4.USB2.0接口

5.LAN(1-4)

左下角为LAN1,左上角为LAN2

右下角为LAN3,右上角为LAN4

6.USB3.0接口

7.VGA

8.UID 按钮/指示灯
