一、硬件清单
1、 采集设备
a) 教师摄像机TC12-E
b) 学生摄像机SC12-E
c) 触控一体机：希沃F5/B5及以上
d)全向麦克风（可选，具体型号咨询研发）--增强学生区拾音效果
2、 网络设备
a) POE交换机（5~8孔，根据教室实际情况选择）
b) CAT6网线*3（电脑/OPS、前摄、后摄；具体长度请以实际布线需要为准）
二、硬件安装
1、 教室现场勘查确认：
a) 确认教室的长（6米到12米）、宽（6米到8米）、高（2.2米到3.5米），不规则教室（非矩形、阶梯教室）效果无法保障，需要个案分析。
b) 确认教室的窗户是否安装有窗帘，其他有玻璃的区域建议贴单透膜，防止玻璃会反光导致误识别。
c) 确认教室的灯光是否充足，色温3300K~5300K，学生区维持平均照度高于400lx，讲台区维持平均照度高于500lx，眩光指数UGR低于19，显色指数Ra高于80。
2、工具及线材准备：
名称 | 数量 | 建议 | 备注 |
交换机 | 1 | 必选 | 5口或8口POE交换机，根据教室实际情况选择 |
网线 | 3根 | 必选 | 将一体机OPS和2个摄像机，连接到交换机； 六类或超五类8芯网线，网线长度根据现场实际确定 |
水晶头 | 1盒 | 必选 | |
网线钳 | 1把 | 必选 | |
冲击钻 | 1个 | 可选 | 配直径6mm钻头 |
十字螺丝刀 | 2把 | 必选 | 大小各一把，建议带螺丝刀套装 |
吊装支架 | 若干 | 可选 | 摄像机或麦克风吊装，以实际安装设备数量而定 购买链接：有道云笔记 |
3、 网络要求
前提：完成课堂观察部署，需要教室内有至少1根连接到学校路由器的网线
网络拓扑图
4、安装部署：
4.1摄像机壁挂架安装：
前后摄像机需要安装壁挂架底座，壁挂架安装高度需要根据教室的长度来定，具体的安装高度及距离根据以下图示及表格参数。
名称 | 安装高度 | 安装位置 | 备注 |
教师机 | 2.2-2.4 | 后墙安装。距离讲台区墙面8-12m，建议8-9 | 根据教室条件灵活选择壁装支架或吊架 |
学生机 | 2.2-2.4米 | 讲台区墙面，一体机上方 | 一般20-25度画面俯视感效果比较好；实际中使用建议角度15-30度之间；建议放置在讲台中央； |
全向拾音麦 | 2.5米 | 教室中间吊装 | 如果教室较大，建议使用级联麦 |
4.2、学生及老师摄像机安装示意：
a) 定好位置后，使用直径6mm的钻头在墙上开孔；
b) 用膨胀胶塞跟自攻螺丝将底座固定在墙上；
c) 将摄像机安装在连接螺杆上，定好角度，固定。
（此时位置可粗调，保证摄像头水平即可。后面会根据显示显示画面进行微调。）
·
4.3、布线设计及壁挂支架安装完毕后，设备如下图进行连接：
注意：学生录摄一体机的POE IN口连接POE交换机
5、摄像机网络配置
备注：
1、如果学校IP全部为自动获取，此步骤5可省略
2、如果学校采用固定IP方式，请阅读5.2-5.4步骤。并提前与学校网络管理员申请 3个IP/每教室（一体机、教师摄像机、学生摄像机）
5.1、自动获取IP（DHCP）
SC12和TC12默认开启DHCP，如果学校对部署设备的IP不作额外要求，无需对网络参数做额外配置。
5.2、固定IP地方式（Static）
5.2.1 教师摄像机TC12固定方式
1）、TC12默认网络配置为DHCP，可将电脑（DHCP）和TC12连入交换机（已开启DHCP功能）

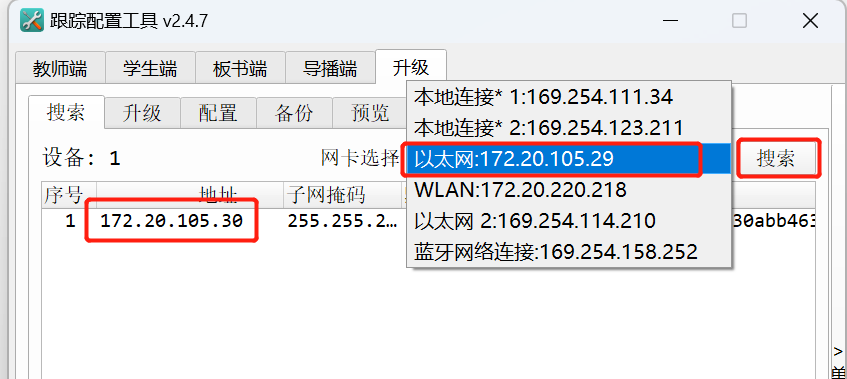

2）、安装录播调试工具（下载链接：下载地址），选择对应的电脑网卡，点击搜索即可获取TC12的自动获取到的IP地址。
3）、通过浏览器访问该IP可以登陆到TC12的管理页面中进行IP的修改（用户名密码请咨询研发）
备注：保证电脑与摄像头的局域网络链路畅通
5.2.2、学生相机SC12固定IP地址
1）、首次使用时，请将配置电脑IP设置为219.198.235.100，子网研发配置为255.255.255.0保存
2）、访问SC12默认地址（联系研发获取）通过浏览器访问该IP，可以登陆到SC12的管理页面
3）、点击页面左上角登录界面，输入管理员账号密码（联系研发获取），即可进入配置界面。

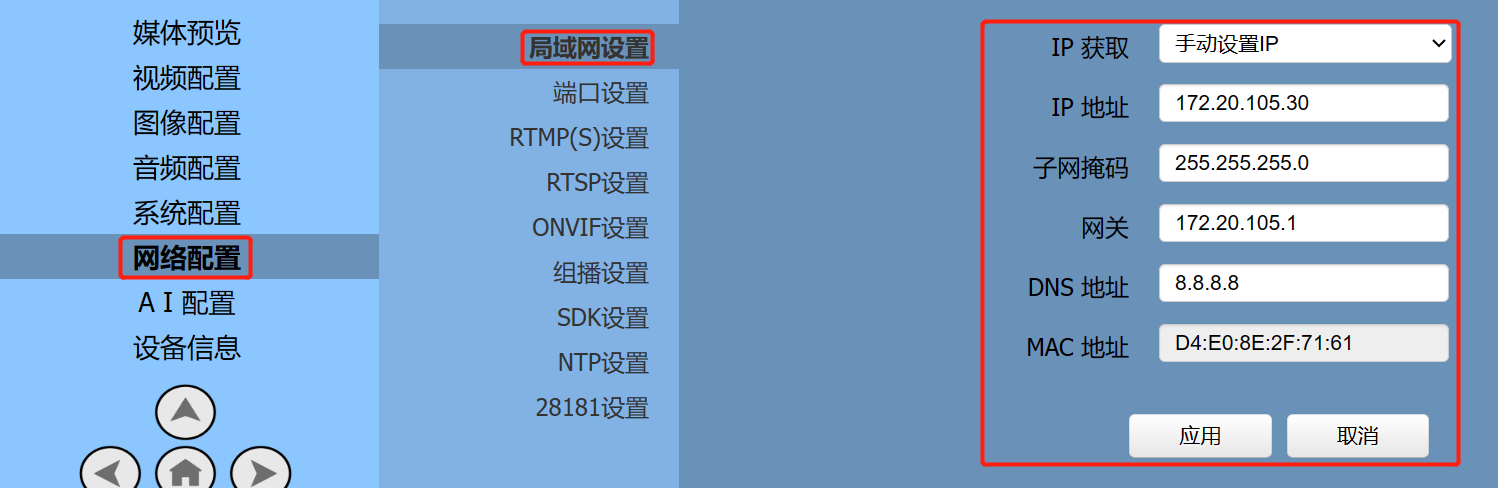

4）、点击网络配置，按需进行IP地址的配置。
5.2.3、一体机OPS固定IP地址
1）、一体机的IP地址可在window中进行修改。
