手册适用于分体式课堂智能反馈系统环境部署

部署流程整体步骤如下：

硬件和网络确认 → 安装部署【SC12S、DF16、TC15、MC15安装 → 接线方式】 → 效果确认【画面确认 → 版本检查 → 绑定代码 → 效果测试→ 查看报告】

一、硬件和网络确认

采集设备

● AI多目学生观察摄像机SC12S；

● 4k教学教师摄像机TC15；

● 阵列麦克风MC15；

● AI算力服务器DF16；

线材准备

● 网线*5（超五类网线;长度以现场为准）

利旧设备

● 希沃品牌交互智能平板/智慧黑板；

● 非希沃品牌交互智能平板/智慧黑板；

网络要求

    上传速率≥25Mbps 可以通过测试网站：“https://www.speedtest.cn/”或点击后方链接进入测速网站，选择“杭州电信”节点。测速网

    和学校确认学校网络接入要求，并按照学校网络要求配置DF16网络

二、安装部署

有效教室的长（6米到10米）、宽（6米到8米）、高（2.2米到3.5米）

（1）SC12S多目学生观察摄像机安装

● 安装高度：距教室地面高度2000mm~2300mm，紧贴一体机或智慧黑板中间顶部边缘安装。

○ 第一步：壁挂板安装定位；

○ 第二步：学生机安装锁紧；

○ 第三步：连接网线至DF16 AI算力盒子PoE_1接口。

（2）DF16 AI算力服务器安装

● AI算力服务器安装在交互智能平板/智慧黑板的左侧或右侧。

注意：

①安装高度建议在1.6m~1.8m；

②右侧出风口位置不可有遮挡，右侧如有其他挂墙物品，与本设备间距15cm以上，防止遮挡出风影响机器散热；

③不可平放，只能壁挂；

○ 第一步：定位算力服务器安装高度，锁紧壁挂板；

○ 第二步：按定位槽安装锁紧算力服务器；

○ 第三步：大屏/一体机网线连DF16 AI算力服务器“一体机网络”接口；DF16 AI算力服务器“学校网络”接学校网络端口。

AI算力服务器安装

（3）TC15 4k教学观察摄像机 和 MC15阵列麦克风安装

● 4k教学观察摄像机和阵列麦克风安装参数

备注：

1、安装完成后务必撕去摄像机镜头保护膜；

2、如需使用吊装支架安装通用监控摄像头M6(1/4英寸)螺纹支架。

（4）接线方式

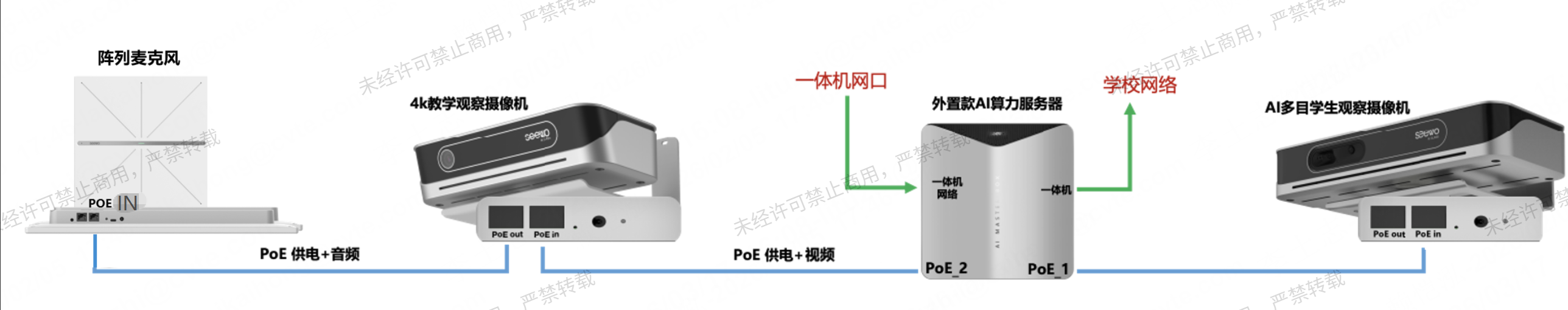

希沃历代次机型或非希沃品牌机型连线图：

● SC12S(AI多目学生观察摄像机)PoE_in接DF16(外置AI算力服务器)PoE_1；

● TC15(4k教学观察摄像机)PoE_in接DF16 PoE_2；

● TC15 PoE_out接MC15（阵列麦）UP；

● 一体机/智慧黑板的OPS模块网口接DF16“一体机网络”接口；

● DF16“学校网络”接学校外网

学生机、教师机安装后务必撕掉保护膜！！！

务必：记录《课堂反馈安装调试记录表》，拍照上传。

三、设备绑定与验收

软件升级前两个重要确认！！！

1、确认UPS：UPS操作文档

2、使用版本检测工具确认算力盒子固件及iot-client版本：版本检测工具操作手册

DF15/DF16固件必须>=124版本

iot-client版本必须>=1.0.1.183

低于这俩版本，请手动卡刷一次124固件：算力盒子固件

算力盒子存在101&124两个固件版本，101版本过旧，很多功能不支持，124版本在7-17号导入产线，旧版本还存在一定库存

第一步：软件版本和固件检测，并升级

如果升级助手无法升级或升级失败，可选择降级方案手动安装升级，对应应用包及安装方法请跳转到FAQ：版本检测工具

1、学校网络ip是自动获取则进行下一步操作（DF16出厂默认自动获取），如学校的网络是静态ip（手动设置ip），则需要设置大屏和DF16的IP，DF16设置操作方法：对DF16设置固定IP

2、使用部署工具 （含统信、麒麟和windows部署工具），跳转到坚果云下载路径，安装升级助手程序和配置版本文件，详情操作如下所示

2.1、 下载升级助手程序，并且进行安装（以windows系统举例）

注：如安装升级助手打不开，则安装VC程序，操作方案步骤：课堂反馈程序安装失败处理操作

2.2、配置程序和固件版本配置，下载confi_windows.zip进行解压，把lcons文件和SystemUpgrade.Config放在C盘的Version文件夹里面

注：如C盘没有Version文件夹，需要手动创建一个Version文件夹

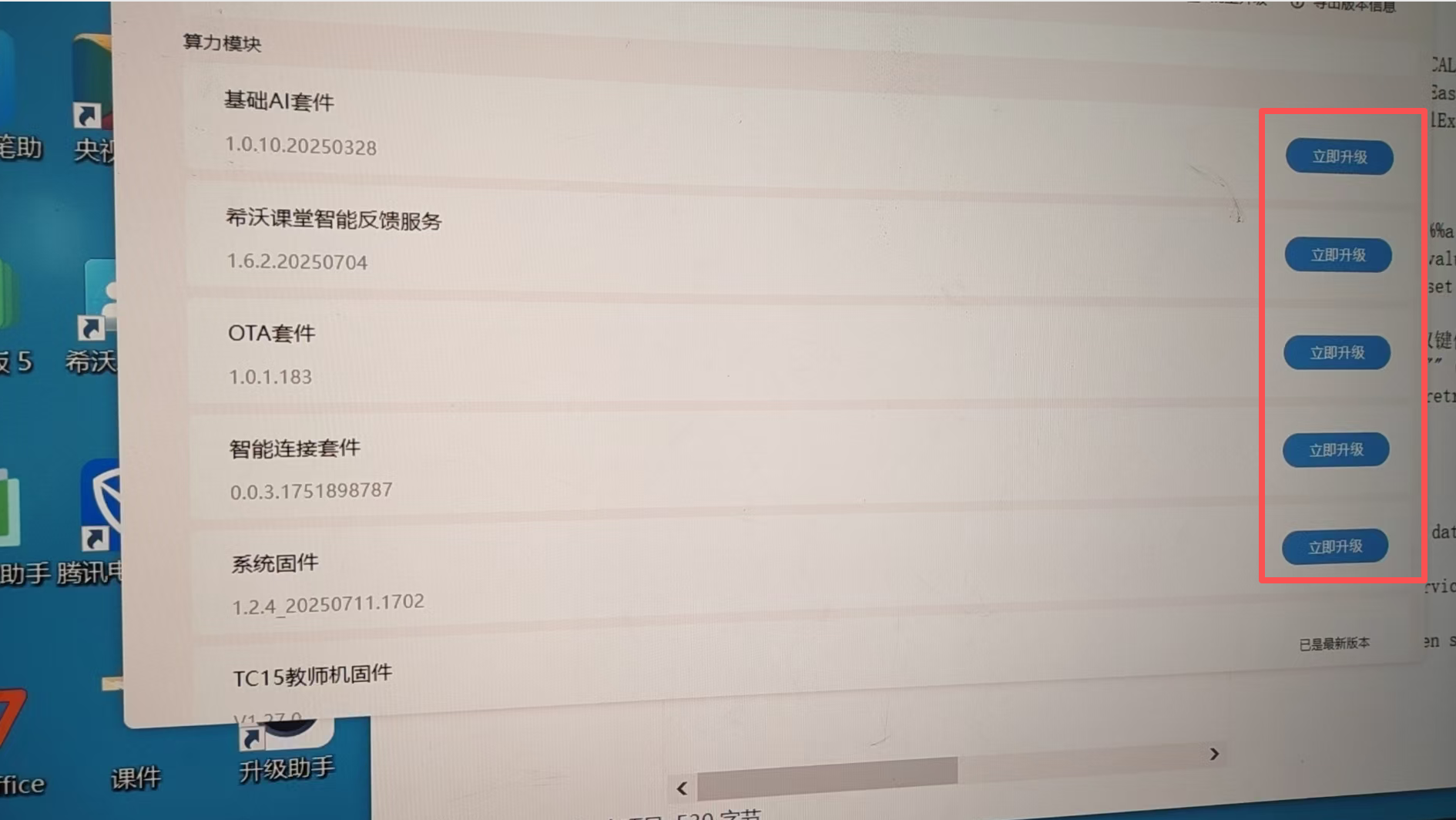

2.3、打开升级助手，第一步先点击希沃管家【官网下载】并且安装完成后，再点击批量升级，安装和更新对应的程序和固件

注：一定需要确保网络正常，否则会出现安装失败情况，先安装完希沃管家再批量升级，需严格执行该步骤，如程序安装失败，可查看对应的FAQ:课堂反馈程序安装失败处理操作

第二步：希沃管家绑定学校代码（必做步骤）

点击希沃管家，填入学校代码和关联场地，如果没有学校代码或者提示该学校代码不存在，可以点击“帮助”申请开通冰点的流程提交申请。

第三步：DF16设备绑定

1、下载bat脚本工具：课堂反馈DF16绑定工具

2、双击打开bat部署工具后会看见下面弹窗

3、在绑定新设备的输入框内输入DF16整机sn码后，点击绑定即可

第四步：设备重启，版本需为最新版本

保证软件版本检查的准确性，程序和固件完成升级后，请务必断电重启DF16和一体机设备，再次打开升级助手，确保程序版本和固件本为最新版本

注：目前摄像头SC12S&TC15和麦克风MC15，升级助手无法OTA，摄像头升级操作方法链接：TC15(教师摄像机)/SC12S(学生摄像机)升级方法，麦克风升级操作方法链接：MC15(全向麦)升级方法

第五步：服务激活

点击新版侧边栏的设置按钮，即可弹出AI服务激活界面。当点击激活课堂反馈服务后，系统会进入设备环境检测环节，确保设备与服务都安装正确。

检测过程大约持续10分钟，过程中需要按照提示对着一体机念诵【静夜思】，确保有声音输入一体机即可。

当检测结束，设备确保已部署妥当，会提出输入激活码页面，请正确输入激活码即可完成激活操作。

（激活码在订购服务的时候，会推送到对应销售的邮箱中，请妥善保管激活码，每个激活码仅能使用一次，用后即失效）

注：关于激活码和检测环境异常时的FAQ操作指南：激活部署FAQ

第六步：登录启动课堂智能反馈系统

1. 老师未提前登录任何希沃软件的前提下，点击侧边栏，在呼出的界面会出现二维码登录

2. 扫码后，会出现登录界面，勾选阅读并同意后，可以一键开启课堂智能反馈系统。

a. 注意，如果之前微信尚未绑定过希沃账号，首次使用时可能需要手机验证码登录并绑定，有可能需要二次扫码。第二次登录将不会发生此问题

↑分支情况：已提前登录希沃软件

3. 在手机上点击启动后，课堂智能反馈系统将会启动，侧边栏会有对应的数据展示，侧边栏会自动收回

（录制时建议录制5分钟，要求：有朗读/说话（至少1分钟）、有讲台上和学生区域走动等）

4. 再次点击侧边栏，呼出后可以点击结束。结束后，报告将推送至教师手机上的希沃白板APP，参考之前的报告查看流程

5.查看报告生成情况

教师个人可以打开希沃白板APP，点击工作台，点击课堂反馈进行查看，报告有内容，声音效果、画面显示均正常为合格。

6.务必：拍摄现场情况，提交安装回单（参考回单规范）；

附录：

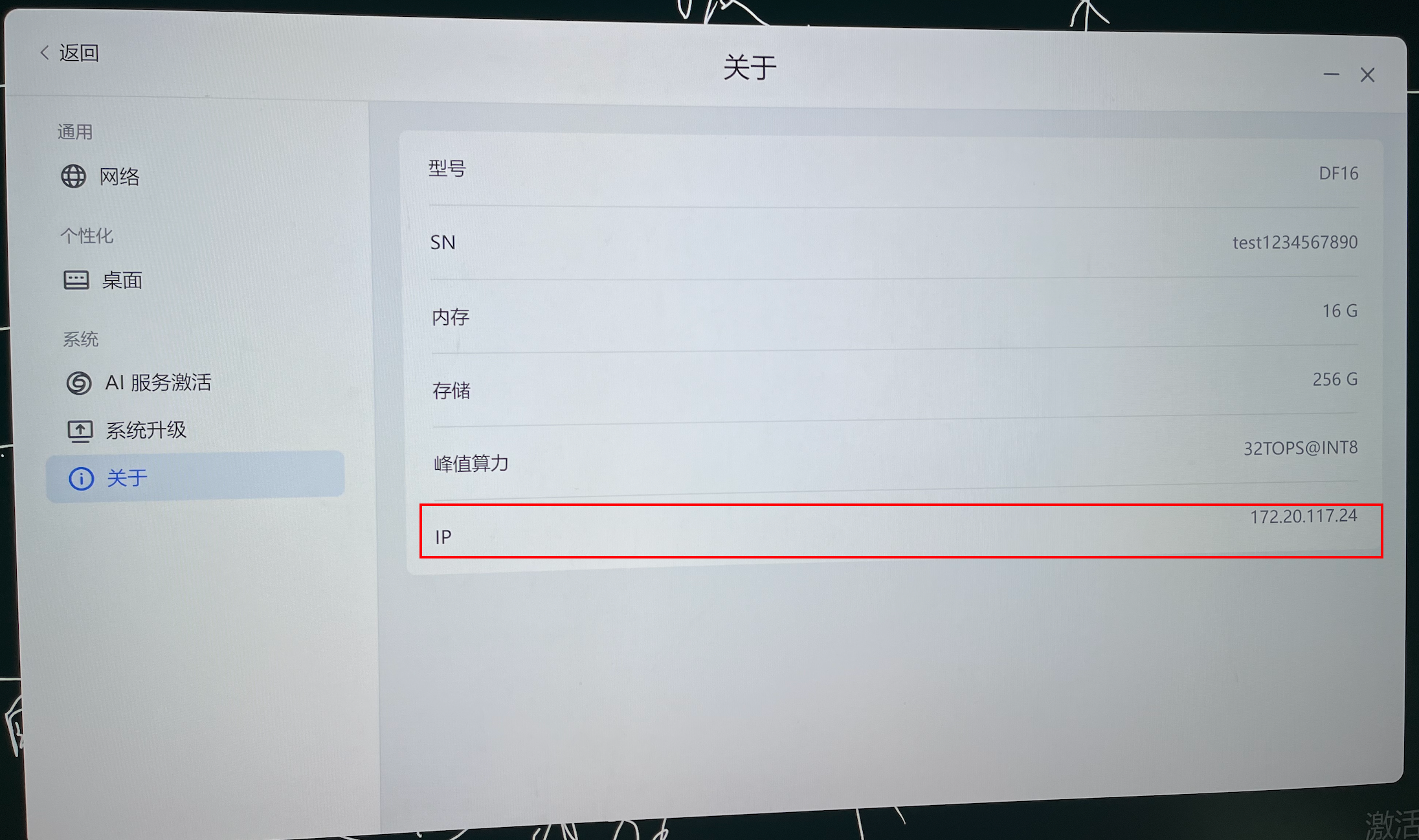

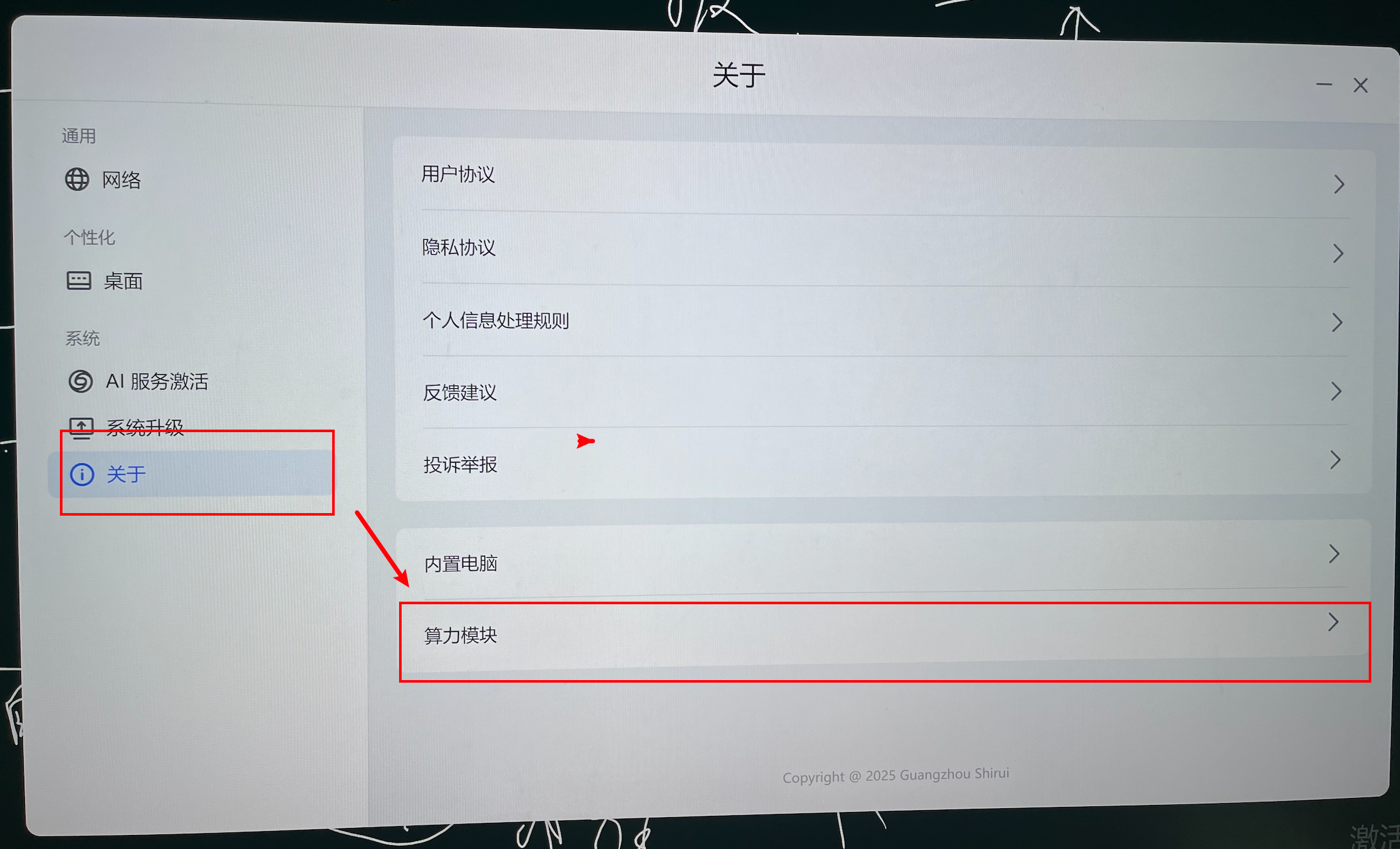

第一点：算力盒子的IP查看，点击新版侧边栏的设置按钮，即可弹出关于界面，点击关于 -> 算力模块即可获取到算力盒子的ip

第二点：摄像头画面确认

SC12S多目学生机摄像头画面效果确认

1.多目学生观察摄像机安装完成后大屏上电

2.在大屏浏览器打开{DF16的ip}:18000查看教师机画面，如172.20.117.24:18000（账号：admin，密码：123456）

3.预览当前学生机回传画面，以确认安装角度是否合适，参考示意如下

要求：第一排学生拍全，学生机安装在教室前部黑板中间上方。

多目学生观察摄像机视角确认

TC15教师机摄像头画面效果确认

1.TC15固定安装后大屏上电

2.在大屏浏览器打开{DF16的ip}:80查看教师机画面，如172.20.117.24:80（账号：admin，密码：123456）

3.预览当前学生机回传画面，以确认安装角度是否合适，参考示意如下

要求：大屏上边沿留出空白区域，大屏居中并且拍全，画面漏出第一排学生即可。

教师机画面定位示意 教师机回传实际效果确认
